IICA　研修　「第2回　パース講座」　リポート

スキルアップセミナー

＊　　手描きパース実務講座　第２回　リポート　　2010年10月27日（水）開催　＊



パース講座第２回目は、「クイックパースの作成」です。

平面図を基に、アイソメ図を素早く描く技法を学びました。

 今回も、宮原優子先生にご指導いただきました。

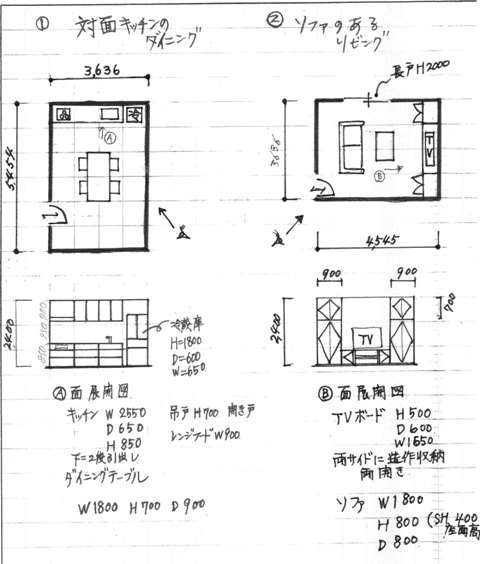

 いただいた課題は次の４つです。

　［１］対面キッチンのダイニング　

　［２］ソファのあるリビング

　［３］出窓のあるユニットバス

　［４］ドレッサーのある寝室



　



準備するもの： シャープペンシル、定規、赤ペン、黒サインペン、Ａ３用紙


*　　*　　*
パース講座、第２回目、はじまりです！








手順 1）…平面図のグリッド線を赤ペンでなぞり、分かりやすくしておきます。

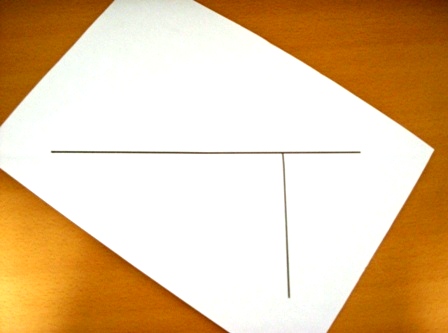

手順 2）…Ａ３用紙を対角線に折り、シャープペンシルで線を描きます。　

（両端を5cmほど残し、フリーハンドでOK。）

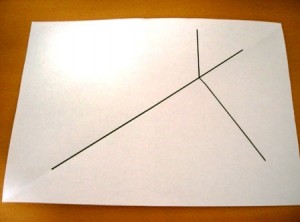

手順 3）…用紙を３０度ほど右に回して、対角線が自分と平行になるように置きます。

右端から１／３程のところで、下へ垂線を下ろします。





手順 4）…用紙を戻して、先ほどの垂線から、こんどは上へ垂線を描きます。　

この３本の線が重要です。　（分かりやすく太線にしてますが、シャーペンで描きます）

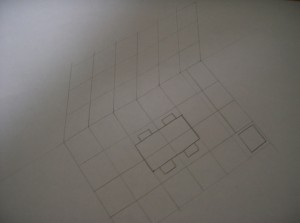

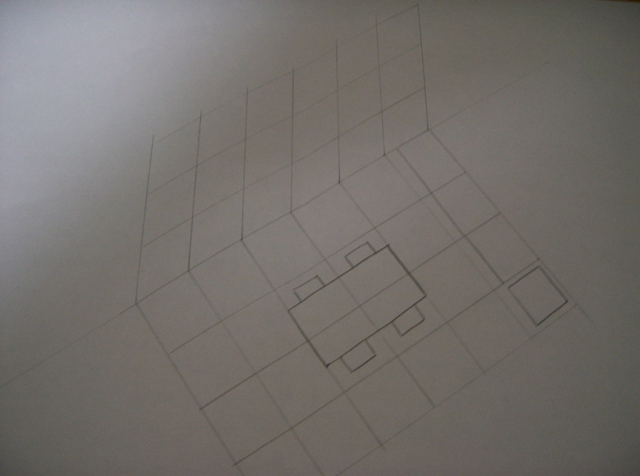

手順 5）…手順1）で描いた赤のグリッド線にあたる線を、２５ミリ間隔で描いていきます。

フリーハンドでOKですが、今日は定規を使いました。

描く本数は、グリッド線を参考にしてください。

　

　（床のグリッド線が描けたら、奥の壁も。）






手順 6）…平面図をもとに、キッチン、ダイニングテーブルなどを床に配置し…….。





 手順 7）…垂線を立ち上げて、高さを描いていきます。

　 　



POINT！…高さは垂直に、奥行きと巾になる部分は常に平行になるよう意識して、手前の物から描きます。





 手順 8）…立面図を参考に、キッチンをどんどん描き上げていきます。

ドアや小物、床の線なども、自分なりに描いていきます。

フローリングの線は、光を意識して描かない部分を入れるのがPOINTです。 （丁寧に。）





 皆さん、夢中で描きこんでいるところです。　

後方に「おやつコーナー」を設けていますが、誰も取りに来ません。　必死です。





出来上がりました！　

 　 　




　*　　*　　*



 2つ目の課題「ソファのあるリビング」も、同じ手順で進めていきます。



………そして…….こんな感じに仕上がりました。

　 　



*　　*　　*



 ２つの課題を仕上げるだけで２時間はあっという間に過ぎてしまい、

残りの２題「ユニットバス」と「寝室」は宿題となりました。



視点を何処に置くかで、対角線の折り方が逆になる場合もありますので、注意してください。



小物でアクセントを付け、オリジナリティを出してくださいね。



*　　*　　*



次回、第３回目のカリキュラムは、

「１消点，２消点パースの作成・・・ここぞ！というときの勝負パースの下絵について」です。



先生、宿題の添削もよろしくお願いいたします！

（どんなふうになって返ってくるんでしょう、とても楽しみです。）



今回から会場は、シンコール㈱さんの会議室をお借りしています。

５回目までどうぞよろしくお願いいたします。



手描きパース実務講座　第２回レポート＆写真：柿本
